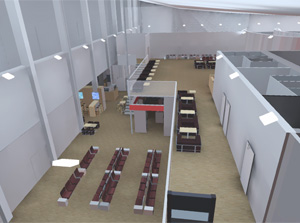

Lichtberechnung eines Flughafenhalle

Lichtplanung

Um zu einer effizienten und zweckorientierten Beleuchtung zu gelangen reicht es nicht aus, Leuchten oder Leuchtmittel einfach auszutauschen. Rechtliche als auch praktische Anforderungen müssen Berücksichtigung im Konzept finden. Essentiell sind beispielweise die Nutzergewohnheiten in Hinsicht auf Lichtfarbe und gewünschter Beleuchtungsstärke, welche zum Teil konträr zu normativen Anforderungen sein können. Licht beeinflusst Biorhythmus und Wohlbefinden und ist daher Bestandteil der Arbeitsstättenrichtlinien.

CONPOWER bietet Ihnen Sicherheit und Service für Ihr Beleuchtungsprojekt.
Lichtberechnung - Klinikum Großhadern
Lichtberechnung - Klinikum Großhadern

Was wir für Sie leisten:

  • Analyse des Nutzerverhaltens
  • Einstufung der Anforderungen gemäß zugrundeliegender Norm
  • Normgerechte Planung Ihrer Beleuchtungsanlage
  • Prüfung sinnvoller Steuer- und Regelszenarien
  • 3D Simulation der Beleuchtungsanlage



Mit unserer Unterstützung ist gewährleistet, dass Sie eine langfristige und sichere Investition in Ihre Betriebsinfrastruktur tätigen, die optimale Arbeitsbedingungen bietet und nachhaltig Ihre Energieverbräuche minimiert. In der grundlegenden Planung sollte von Anfang an auch die Nutzung einer Beleuchtungssteuerung überprüft werden.

DIALux Lichtsimulation der Straßenbeleuchtung nach DIN EN 13201

In der Straßenbeleuchtung ergeben sich unterschiedliche Beleuchtungssituationen.

Beleuchtungssituationen
Situation Geschwindigkeit des Hauptnutzers Hauptnutzer Andere zugelassene Nutzer Ausgeschlossene Nutzer Anwendungsbeispiele
A1 > 60 km/h Motorisierter Verkehr   Langsam fahrende Fahrzeuge, Radfahrer, Fußgänger Autobahnen und Kraftfahrstraßen
A2 > 60 km/h Motorisierter Verkehr Langsam fahrende Fahrzeuge Radfahrer, Fußgänger Höherrangige Landstraßen, ggf. mit separatem Rad- und Fußweg
A3 > 60 km/h Motorisierter Verkehr Langsam fahrende Fahrzeuge, Radfahrer, Fußgänger   Nachgeordnete Landstraße
B1 30 km/h bis 60 km/h Motorisierter Verkehr, langsam fahrende Fahrzeuge Radfahrer, Fußgänger   Hauptverkehrsstraßen, Verbindungsstraßen, Sammelstraßen
B2 30 km/h bis 60 km/h Motorisierter Verkehr, langsam fahrende Fahrzeuge, Radfahrer Fußgänger   Hauptverkehrsstraßen, Verbindungsstraßen, Sammelstraßen
C1 5 km/h bis 30 km/h Radfahrer Fußgänger Motorisierter Verkehr, langsam fahrende Fahrzeuge Radwege, Rad-/Fußwege
D1 5 km/h bis 30 km/h Motorisierter Verkehr, Fußgänger   Langsam fahrende Fahrzeuge, Fußgänger Autobahnrastanlagen
D2 5 km/h bis 30 km/h Motorisierter Verkehr, Fußgänger Langsam fahrende Fahrzeuge, Radfahrer   Bahnhofsvorplätze, Busbahnhöfe, Parkplätze
D3 5 km/h bis 30 km/h Motorisierter Verkehr, Radfahrer Langsam fahrende Fahrzeuge, Fußgänger   Anlieger- und Wohnstraßen, Zone 30 km/h-Straßen (meist ohne Gehweg)
D4 5 km/h bis 30 km/h Motorisierter Verkehr, langsam fahrende Fahrzeuge, Radfahrer, Fußgänger     Anlieger- und Wohnstraßen, Zone 30 km/h-Straßen (meist ohne Gehweg)
E1 Schrittgeschwindigkeit Fußgänger   Motorisierter Verkehr, langsam fahrende Fahrzeuge, Radfahrer Fußgänger- und Einkaufszonen, Fußwege
E2 Schrittgeschwindigkeit Fußgänger Motorisierter Verkehr, langsam fahrende Fahrzeuge, Radfahrer   Fußgänger- und Einkaufszonen mit Lade- und Zubringerverkehr, verkehrsberuhigte Zonen

Aus den Beleuchtungssituationen ergeben sich dann die jeweils anzuwendenden Beleuchtungsklassen. In Deutschland werden vorrangig die Beleuchtungsklassen M, C und P verwendet.

Beleuchtungsklassen
Beleuchtungssituation Beleuchtungsklasse Gütemerkmale
A1, A2, A3 M1-M5 Lm, Uo, Ui, TI, EIR
B1, B2 M1-M6 Lm, Uo, Ui, TI, EIR
C1 P1-P6 Em, Emin
D1, D2 C2-C5 Em, Uo
D3, D4 P1-P6 Em, Emin
E1 P1-P6, C2 Em, Emin
E2 P1-P5, C2 Em, Emin


DIALux Lichtsimulation der Industriebeleuchtung nach DIN EN 12464-1 und ASR A3.4

In der Industriebeleuchtung gibt es unterschiedliche Beleuchtungsanforderungen abhängig vom Tätigkeitsbereich unter Berücksichtigung der empfohlenen Beleuchtungsstärke nach DIN EN 12464-1 "Beleuchtung von Arbeitsstätten - Arbeitsstätten von Innenräumen" sowie die technischen Regeln für Arbeitsstätten Beleuchtung - ASR A3.4. Dabei gibt es Abweichungen in den erforderlichen Beleuchtungsstärken, die zu berücksichtigen sind. Anhand der zwei Tabellen zeigen wir die Unterschiede auf. Bei einer Lichtsimulation in DIALux sollte man sich immer an den höheren Wert der jeweiligen Tabelle orientieren.

Werte in DIN EN 12464-1 (Abweichung nach unten - Abweichung nach oben - Sonstige Abweichung)

Ref.-Nr Raumart Em Ra
Verkehrswege
5.1.1 Verkehrsflächen und Flure ohne Fahrzeugverkehr 100 40
5.1.1 Verkehrsflächen und Flure mit Fahrzeugverkehr 100 40
  - Fehlt -
  - Fehlt -
Allgemeine Bereiche in Gebäuden – Lager- und Kühlräume
5.4.1 Vorrats- und Lagerräume 100 60
5.4.2 Versand- und Verpackungsbereiche 300 60
  - Fehlt -
Allg. Bereiche in Gebäuden – Pausen-, Sanitär- und Erste-Hilfe-Räume
5.2.2 Pausenräume 100 80
Allgemeine Bereiche in Gebäuden – Kontrollräume
5.3.1 Räume für haustechnische Anlagen 200 60
Industrielle und handwerkliche Tätigkeiten – Zement, Zementwaren, Beton, Ziegel
5.8.1 Trocknen 50 20
Industrielle und handwerkliche Tätigkeiten – Keramik, Fliesen, Glas, Glaswaren
5.9.1 Trocknen 50 20
  - Fehlt -
Industrielle und handwerkliche Tätigkeiten – Chemische Industrie, Kunststoff und Gummi
5.10.1 Verfahrenstechnische Anlagen mit Fernbedienung 50 20
Metallbe- und -verarbeitung, Gießereien und Metallguss
5.13.3 Sandaufbereitung u. a. 200 80
5.13.8 Maschinenformerei 200 80
5.13.4 Gießhallen 200 80
5.13.6 Ausleerstellen 200 80
5.13.7 Gussputzerei 200 80
5.13.9 Hand- und Kernformerei 300 80
5.13.10 Druckgießerei 300 80
Metallbe- und -verarbeitung, Gießereien und Metallguss
5.18.1 Freiformschmieden 200 80
5.18.2 Gesenkschmieden 300 80
5.18.3 Schweißen 300 80
5.18.4 Grobe und mittlere Maschinenarbeiten größer 0,1 mm 300 80
5.18.5 Feine Maschinenarbeiten kleiner 0,1 mm 500 80
5.18.6 Anreißen, Kontrolle 750 80
5.18.7 Verarbeiten von schweren Blechen 300 80
5.18.8 Verarbeiten von leichten Blechen 200 80
5.18.9 Draht- und Rohrzieherei 300 80
5.18.10 Herstellen von Werkzeugen und Schneidwaren 750 80
  - Fehlt -
Industrielle und handwerkliche Tätigkeiten – Kraftwerke
5.20.1 Kraftstoff-Versorungsanlagen 50 20
  - Fehlt -
Industrielle und handwerkliche Tätigkeiten – Walz-, Hütten- und Stahlwerke
5.22.1 Produktionsanlagen ohne manuelle Eingriffe 50 20
5.22.3 Produktionsanlagen mit manuellen Eingriffen 200 80
Industrielle und handwerkliche Tätigkeiten – Holzbe- und -verarbeitung
5.25.2 Dämpfgruben 150 40
5.25.3 Sägegatter 300 60
Öffentliche Bereiche – Allgemeine Bereiche
5.28.1 Eingangshallen 100 80
Öffentliche Bereiche – Theater, Konzert, Kino, Unterhaltungsstätten
5.30.2 Umkleideräume 300 80
Öffentliche Bereiche – Büchereien
5.33.1 Bücherregale 200 80
Ausbildungsstätten, Kindergärten, Vorschulen
5.36.4 Wandtafel und White Board 500 80
Gesundheitseinrichtungen - Räme für allgemeine Nutzung
5.37.2 Flure: Während des Tages 100 80
Gesundheitseinrichtungen - Bettenzimmer, Wöchnerinnenzimmer
5.39.1 Allgemeinbeleuchtung 100 80
Gesundheitseinrichtungen - Intensivstation
5.47.4 Nachtüberwachung 20 90
  - Fehlt -
  - Fehlt -


Werte in ASR A3.4 (Abweichung nach unten - Abweichung nach oben - Sonstige Abweichung)

Ref.-Nr Raumart Em Ra
Verkehrswege
1.1 Verkehrsflächen und Flure ohne Fahrzeugverkehr 50 40
1.2 Verkehrsflächen und Flure mit Fahrzeugverkehr 150 40
1.3 Halleneinfahrten Tag 400 40
1.4 Halleneinfahrten Nacht 50 40
Lager
2.2 Lagerräume für gleichartiges oder großteiliges Lagergut 50 60
2.3 Lagerräume mit Suchaufgabe bei nicht gleichartigem Lagergut 100 60
2.4 Lagerräume mit Leseaufgaben 200 60
Allgemeine Bereiche, Tätigkeiten und Aufgaben
3.2 Pausen-, Warte-, Aufenthaltsräume 200 80
3.6 Haustechnische Anlagen Schaltgeräteräume 200 80
Zement-, Beton- und Ziegelindustrie
7.1 Trocknen 50 40
Keramik, Fliesen, Glas, Glaswaren, Augenoptiker
8.1 Trocknen 50 40
8.6 Augenoptikerwerkplatz 1.500 90
Chemische Industrie, Kunststoff- und Gummiindustrie
9.1 Verfahrenstechnische Anlagen mit Fernbedienung 50 40
Metallbe- und -verarbeitung, Gießereien und Metallguss
16.1 Sandaufbereitung u. a. 200 60
16.1 Maschinenformerei 200 60
16.1 Gießhallen 200 60
16.1 Ausleerstellen 200 60
16.1 Gussputzerei 200 60
16.2 Hand- und Kernformerei 300 60
16.2 Druckgießerei 300 60
Metallbe- und -verarbeitung, Gießereien und Metallguss
16.4 Freiformschmieden 200 60
16.5 Gesenkschmieden 200 60
16.6 Schweißen 300 60
16.7 Grobe und mittlere Maschinenarbeiten größer 0,1 mm 300 60
16.8 Feine Maschinenarbeiten kleiner 0,1 mm 300 60
16.9 Anreißen, Kontrolle 750 60
16.10 Verarbeiten von schweren Blechen 300 60
16.11 Verarbeiten von leichten Blechen 200 60
16.12 Draht- und Rohrzieherei 300 60
16.13 Herstellen von Werkzeugen und Schneidwaren 750 60
16.18 Kfz-Werkstätten und Kfz-Prüfstellen 300 80
Kraftwerke
18.1 Kraftstoff-Versorungsanlagen 50 40
18.5 Außen-Schaltanlagen 20 40
Walz-, Hütten- und Stahlwerke
20.1 Produktionsanlagen ohne manuelle Eingriffe 50 40
20.2 Produktionsanlagen mit manuellen Eingriffen 200 40
Holzbe- und -verarbeitung
23.2 Dämpfgruben 100 40
23.3 Sägegatter 200 60
Allgemeine Bereiche, Tätigkeiten und Aufgaben
3.11 Eingangshallen 200 80
Allgemeine Bereiche, Tätigkeiten und Aufgaben
3.4 Umkleideräume 200 80
Büchereien, Bibliotheken
26.1 Bücherregale 200 vertikal 80
Ausbildungsstätten, Kindergärten, Vorschulen
27.4 Wandtafel 500 vertikal 80
Gesundheitseinrichtungen
28.1 Flure: Während des Tages 200 80
28.3 Allgemeinbeleuchtung 200 80
28.8 Überwachung von Patienten in der Nacht 50 90
28.12 Instrumentenaufbereitung 500 80
28.13 Laboratorien fü den Gesundheitsdienst 500 90


Wir beraten Sie kostenlos und unverbindlich. Sie erhalten eine umfassende Lichtplanung für Ihr Projekt und auf Wunsch stellen wir Ihnen unsere Konzepte gerne persönlich vor. Nehmen Sie heute noch Kontakt mit uns auf und vereinbaren Ihren persönlichen Beratungstermin.
